公差配合陈列柜|机械基础陈列柜|金属道具陈列柜《公差配合》是一项影响大、涉及面广的重要技术基础标准，它是实现零、部件互换必备条件，学好这门课程对掌握技术、指导生产，完成本职工工作有着重要意义。
模型采用进口有机板和硬聚氯制作而成，板面面板采用图表和文字说明直接制作在上面，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学实用设备。本套陈列柜共分六个柜，有第一代和第二代两种形式。

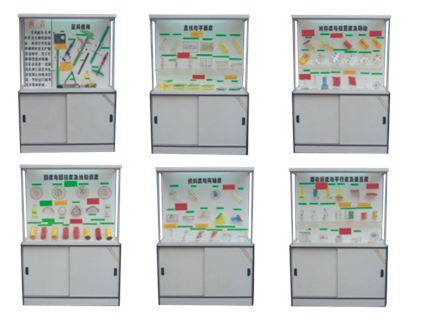

公差配合陈列柜配置
|
序号与名称 |
陈 列 柜 内 容 |
第一柜
量具使用 |
百分表 带测深杆游标卡尺 外径千分尺 深度游标卡尺 钢扁尺 外径卡尺 内径卡尺 塞规 环规 高度游标卡尺 |
第二柜
直线与平面度 |
直线度（在任意方向上ａ） 直线度（在任意方向上ｂ） 直线度（在给定平面内ａ） 直线度（在给定平面内ｂ） 直线度（在给定平面内ｃ） 直线度（在给定平面内ｄ） 直线度（在给定方向上 1 ） 直线度（在给定方向上 2 ） 三点接触式 四点接触式 五点接触式 最小区域法三件 平面度ａ 平面度ｂ 给定平面内的直线度误差 1 给定方向内的直线度误差 2 |
第三柜
对称度与位置度及跳动 |
3 面的位置度 3 斜向圆跳动 径向圆跳动 复合位置度 端面全跳动 对称度（ 4 面对线ａ） 对称度（ 4 面对线ｂ） 对称度（ 1 面对面） 对称度（ 2 线对面） 面的位置度误差 面对基准轴线（或中心线）的对称度 点的位置度误差判定 点的位置度（在任意方向） 线的位置度（在任意方向ａ） 线的位置度（在任意方向ｂ） 线的位置度（互相垂直的两个方向） |
第四柜
圆度与圆柱度及线轮廓度 |
圆度ａ 圆度ｂ 圆柱度 线轮廓度ａ 线轮廓度ｂ圆度误差判定ａ 圆度误差判定ｂ 圆度误差判定ｄ 圆度误差判定ｃ 圆柱误差评定（三点接触式） 圆柱度误差评定（四点接触式） 圆柱度误差评定（五点接触式） 圆柱度误差评定（最小区域法） 轮廓度误差评定 |
第五柜
倾斜度与同轴度 |
在给定方向上（线对线ａ） 在给定方向上（线对线ｂ） 在给定方向上（线对线ｃ） 在给定方向上（面对面） 在给定方向上（面对线） 在任意方向上（线对面） 同轴度ａ 同轴度ｂ 同轴度ｃ 同轴度误差判定 线对基准平面的倾斜度误差 倾斜度误差判定 面对基准直线的倾斜度误差 线对基准直线的倾斜度误差ａ 线对基准直线的倾斜度误差ｂ |
第六柜
面轮廓度与平行度及垂直度 |
在任意方向上（线对面） 互相垂直的两个方向（线对面） 一个方向（线对面） 一个方向（面对线） 一个方向（面对面） 面轮廓度 至少三点接触 至少二点接触 线对基准直线的平行度误差ａ 线对基准平面的垂直度误差ｂ 面对基准直线的平行度误差 面对基准平面的平行度误差 面对基准平面的垂直度误差 一个方向面对面 一个方向（线对线ｄ） 一个方向（面对线） 一个方向（线对线ａ） 一个方向（线对面） |
